快速理解什么是多卡同步，数据采集卡实现多卡同步的方法

正在很多数据收集使用场景中，比方，正在年夜型振动测试中，需求同时收集多个测面的振动旌旗灯号，那些旌旗灯号之间能够存正在互相联系关系或需求同步剖析。单个收集卡通讲数没法知足。

多卡同步能够将多块收集卡协同起去，多块数据收集卡之间完成准确的工夫战数据同步，以便更精确天剖析战了解庞大的零碎行动，做为一个全体停止任务。

多卡同步的使用范畴

航空航天、汽车测试、迷信研讨等，正在测试战监测进程中，发生少量的多通讲旌旗灯号，包罗各类传感器旌旗灯号、节制旌旗灯号的场景。

PCI、PCIe 总线多卡同步

办法一：RTSI_10M 时钟主从卡同步（引荐）

道理：

一块主卡的10MHz板载时钟旌旗灯号做为基准源，颠末缓冲后输入给多块从卡，做为其输出时钟源，如许多卡的输出时钟源同频同相位，共同中触收完成准确同步。

步调：

1.主卡参考时钟选为板载10M，从卡参考时钟选为RTSI_10M。

2.启动一切卡的收集义务，卡处于等候触收形态，PFIx知足触收前提时，一切卡同时开端收集。

特性：

输出时钟源同频同相位，无积累偏差。

办法两：主从卡时钟级联同步

道理：

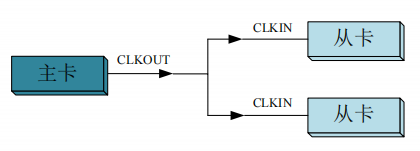

参数设置：主卡输入时钟旌旗灯号衔接到从卡的时钟输出端，主卡担任输入时钟旌旗灯号。

步调：

1.将主卡的时钟输入旌旗灯号衔接到从卡的时钟输出端。

2.设置装备摆设主卡为内时钟形式，从卡为中时钟源形式。

3.启动一切从卡，再启动主卡，从卡等候主卡时钟旌旗灯号开端收集。

特性：

此同步体例，主卡从卡存正在微秒级的偏差。

办法三：配合中时钟+配合中触收同步

道理：

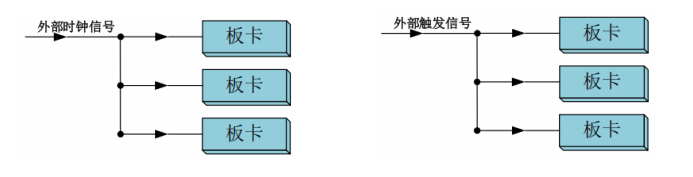

一切板卡运用统一个内部时钟旌旗灯号做为时钟源，确保一切板卡的操纵基于统一时钟频次。再将一切板卡从PFIx管足接进统一个触收旌旗灯号，完成同步启动收集。

步调：

1.将内部时钟旌旗灯号衔接到各板卡的时钟输出端

2.设置装备摆设各板卡的触起源为内部数字触收。

3.启动一切板卡，内部时钟旌旗灯号接进后，等候内部触收旌旗灯号，触收旌旗灯号知足前提时一切板卡同时开端收集。

特性：

复杂易用，但内部时钟、中触收旌旗灯号请求频次波动无颤动。

PXI、PXIe 总线多卡同步

办法：机箱背板时钟取触收总线同步

道理：

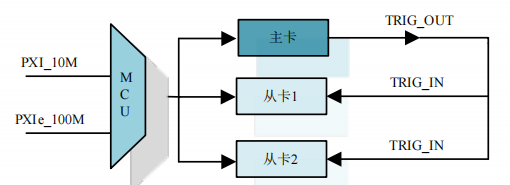

PXI/PXIe 总线的机箱背板供给下粗度的时钟旌旗灯号（如 PXI_CLK10、PXIe_CLK100）战触收总线（如 PXI_TRIG<0..7>、PXI_STAR），经过同享那些背板资本完成同步。

步调：

1.将主、从卡的时钟源设置装备摆设为背板（PXI_CLK10/PXIe_CLK100）。

2.设置装备摆设同步触收旌旗灯号，主卡运用硬件触收或内部触收，从卡运用同步旌旗灯号触收。

3.先启动一切从卡，再启动主卡，从卡等候主卡启动后开端收集。

特性：

背板时钟旌旗灯号粗度下、波动性好，合适下粗度同步需供。
